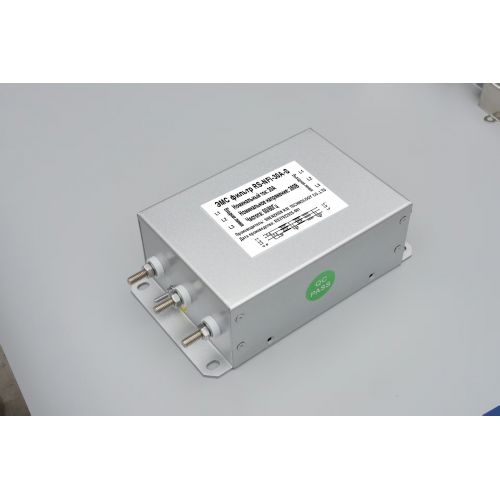

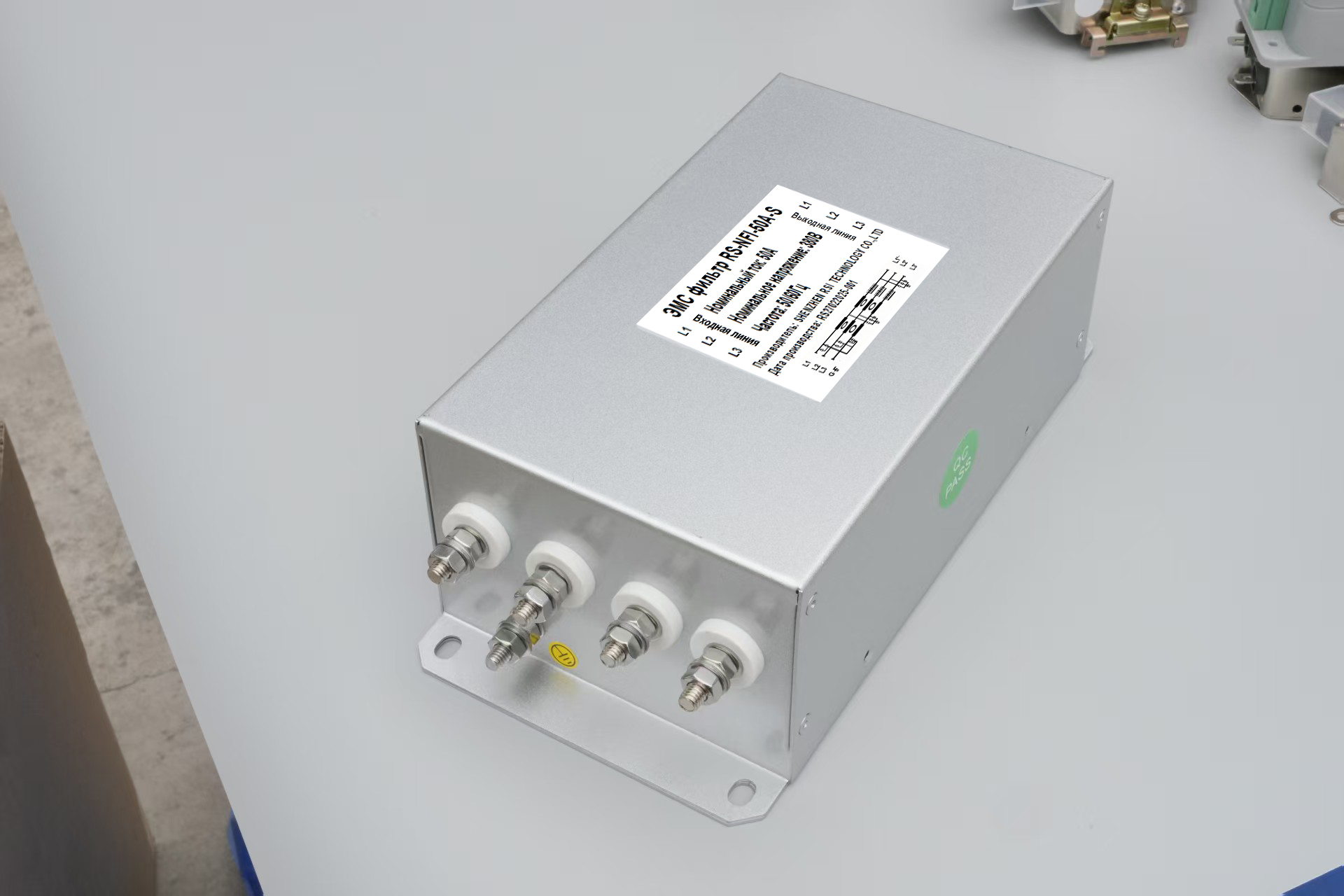

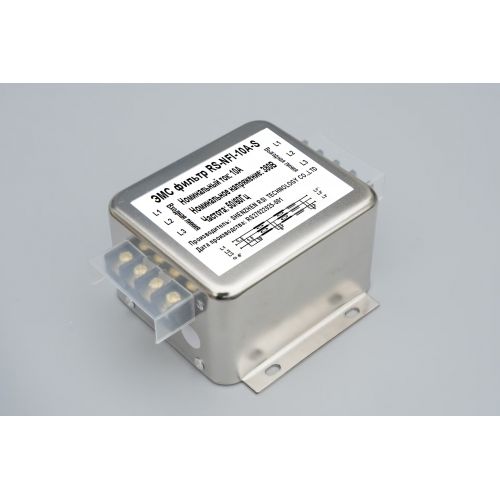

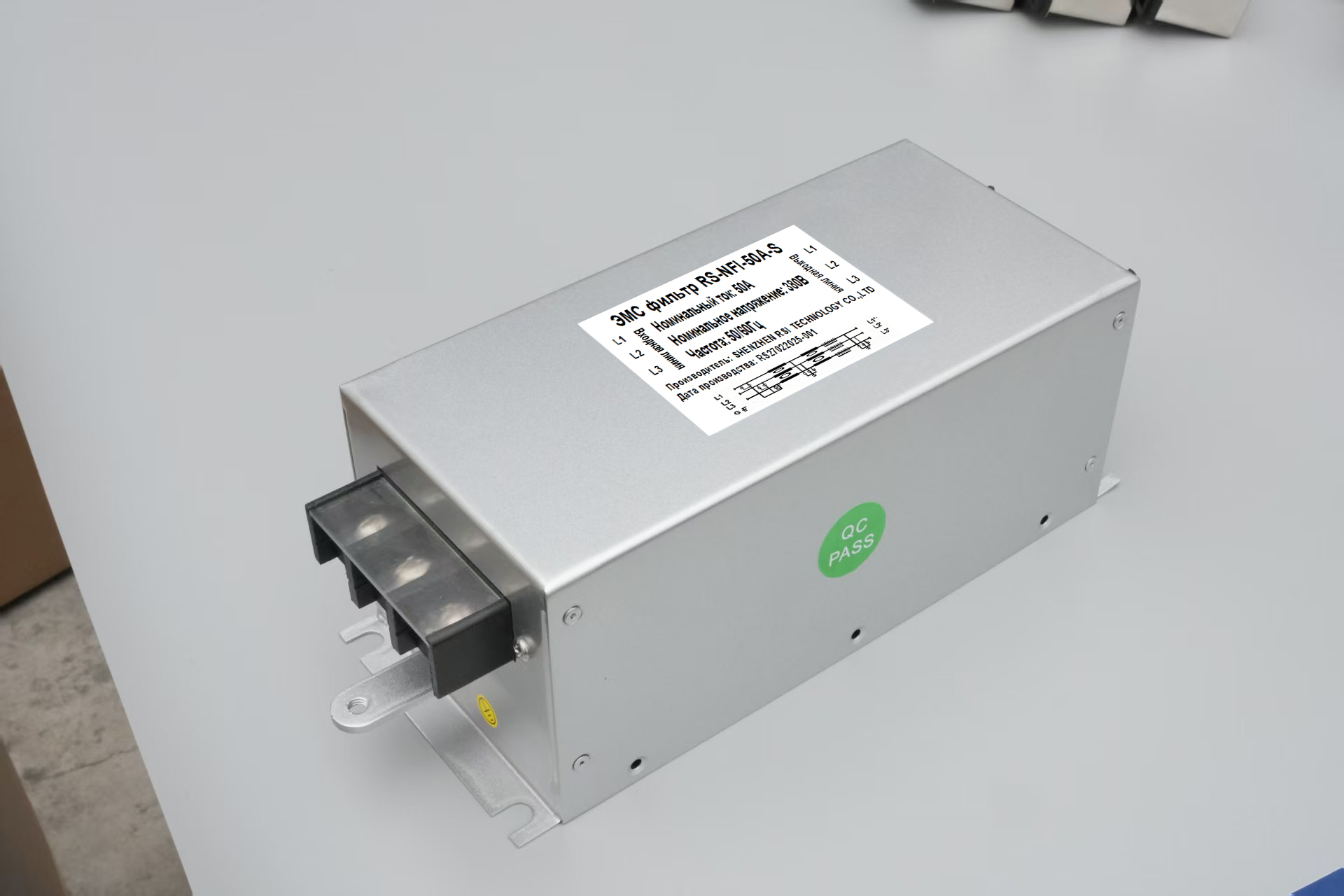

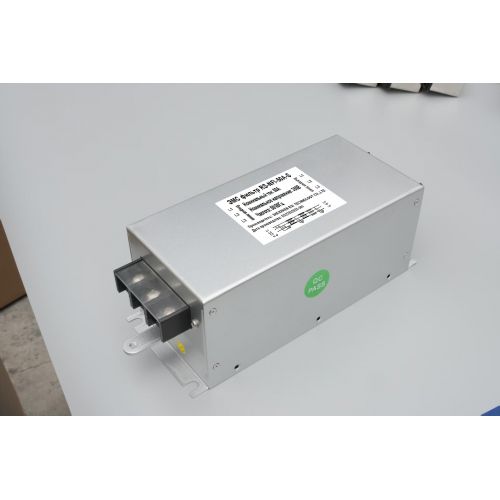

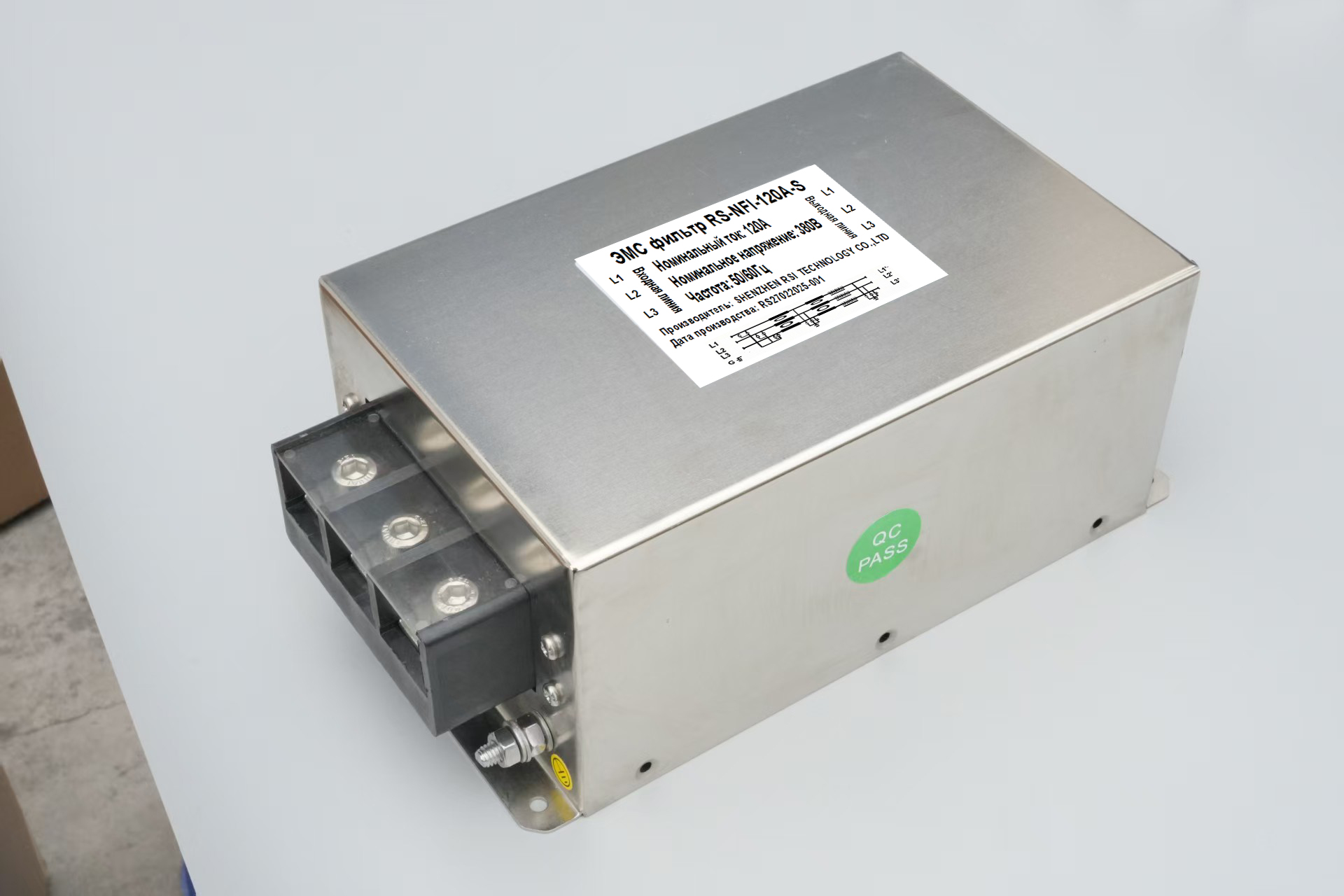

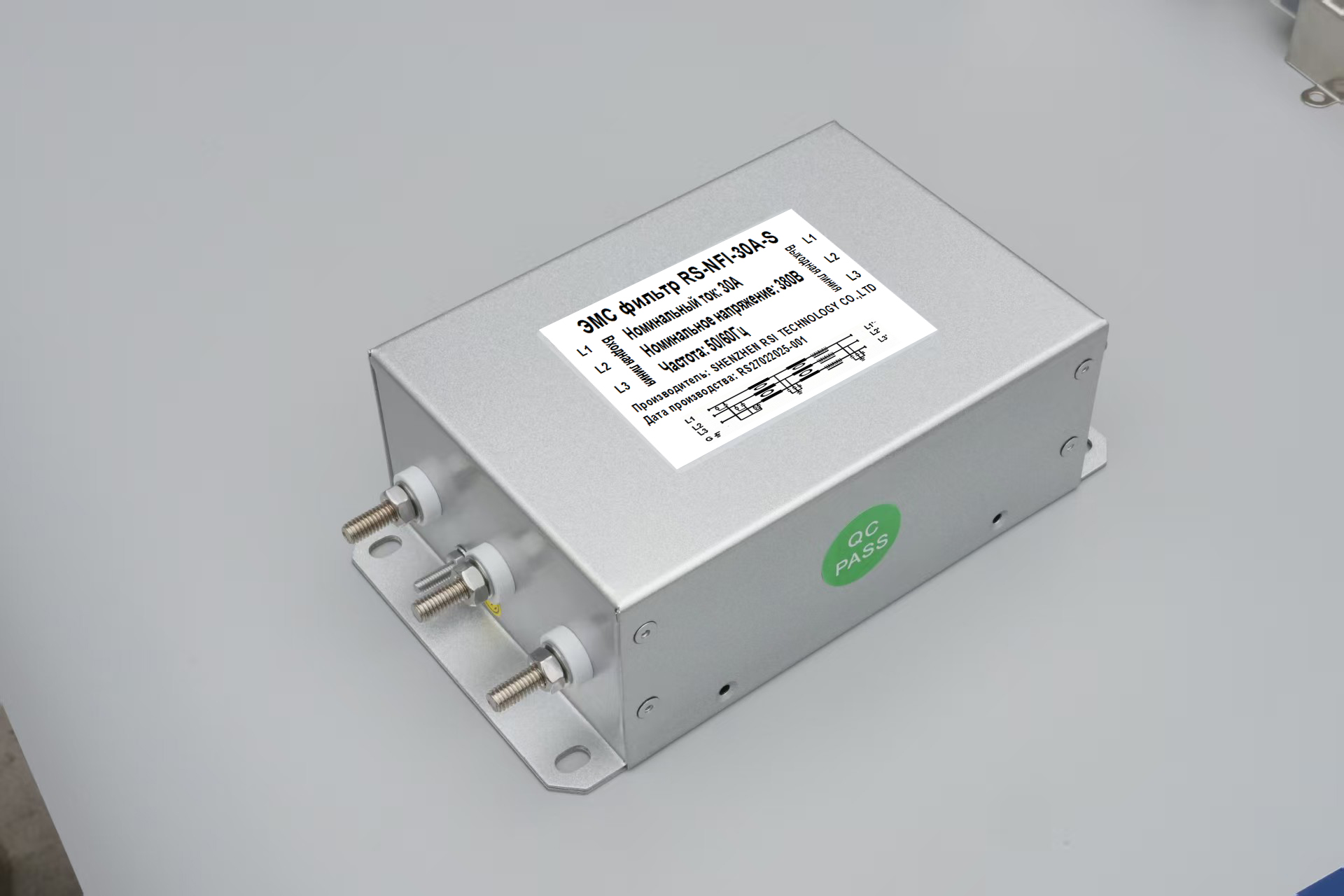

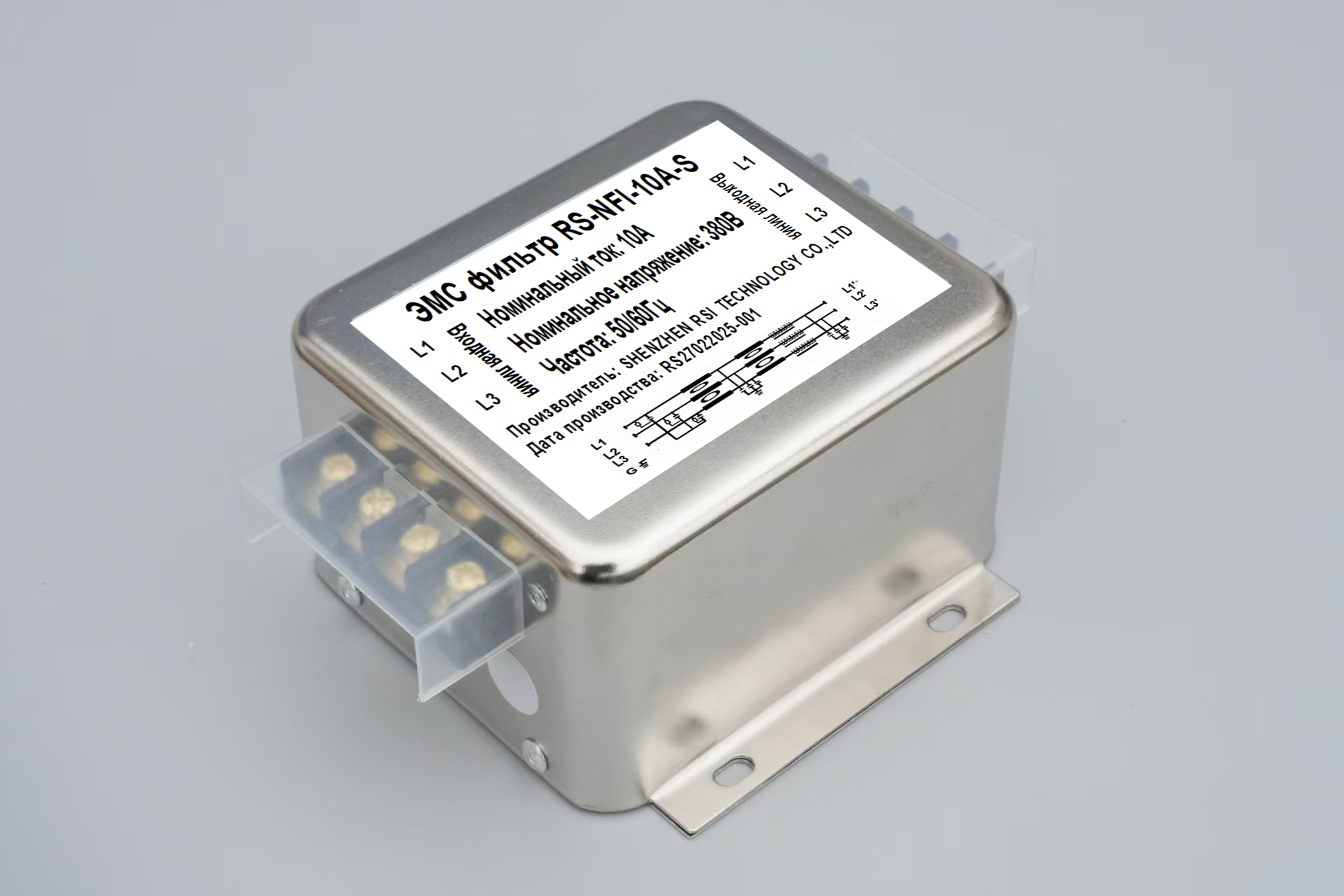

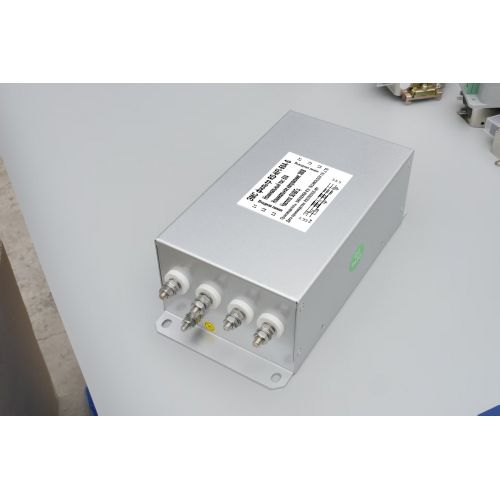

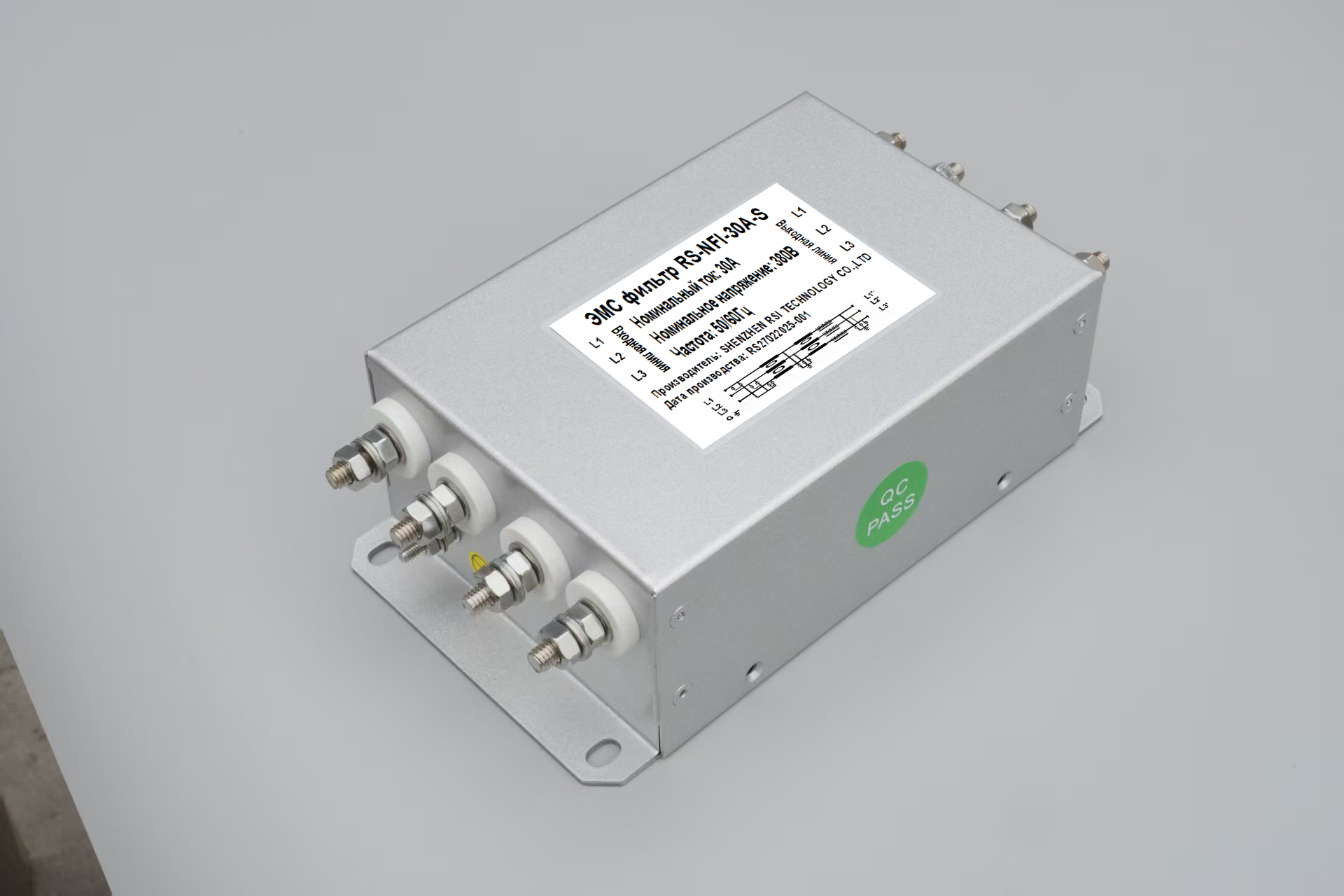

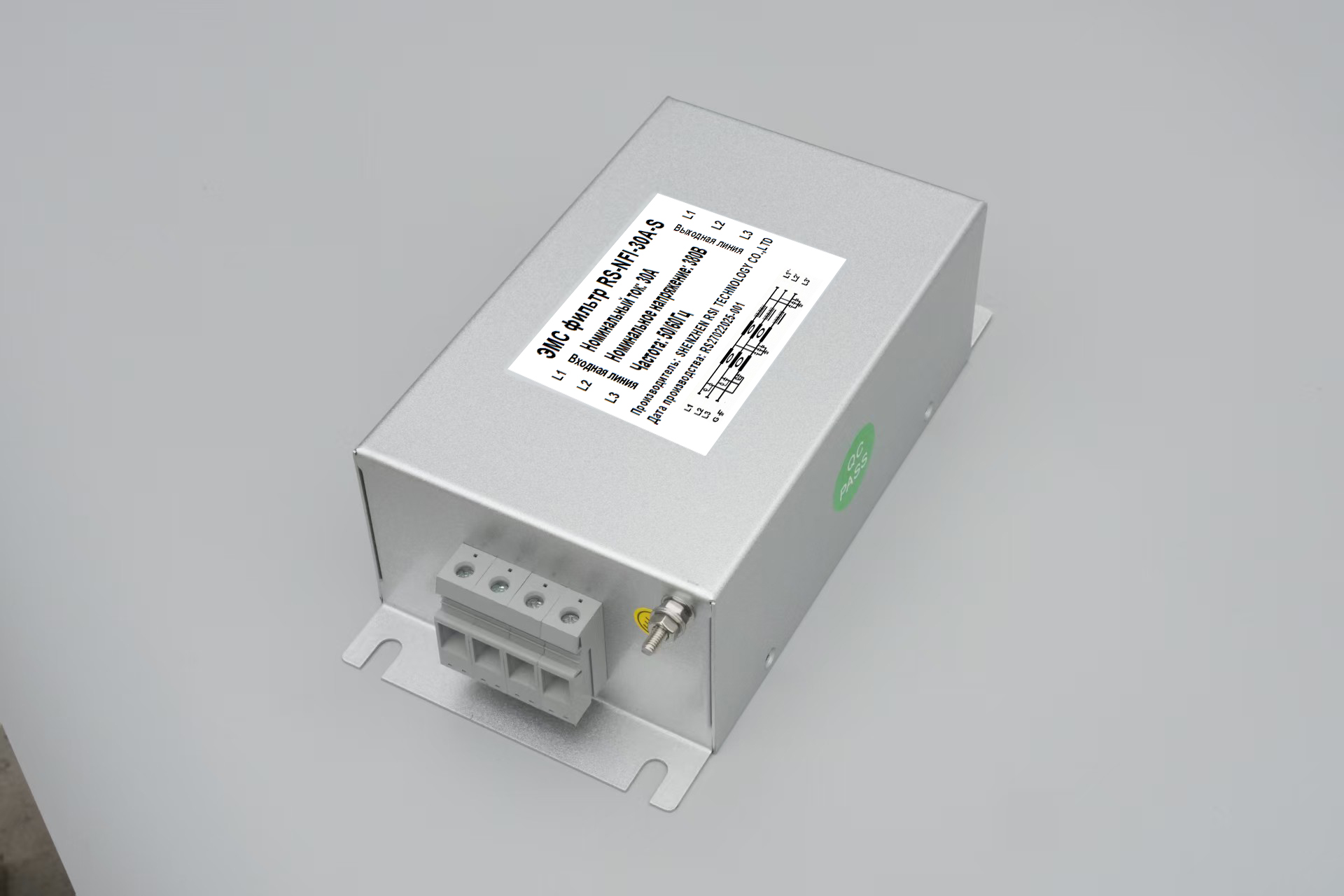

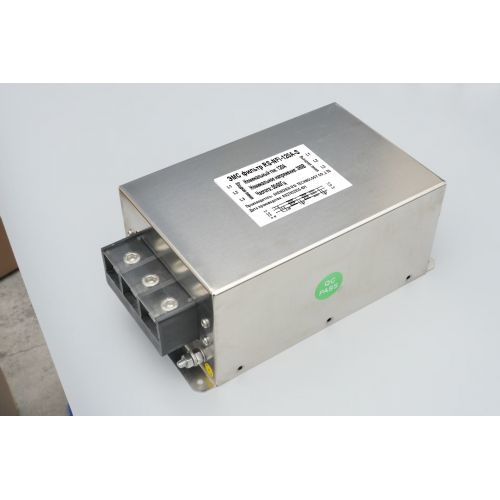

Входные ЭМС фильтры

Преобразователи частоты широко используются в современной промышленности. Они вызывают серьезное гармоническое загрязнение в электросети и вызывают серьезные электромагнитные помехи для окружающего электрооборудования.
После установки входных/выходных фильтров на преобразователе частоты он может эффективно подавлять кондуктивные помехи преобразователя частоты в электросети и нагрузке, а также уменьшать внешние помехи излучения входных и выходных проводов.
Он может улучшить электромагнитную обстановку вокруг преобразователя частоты и соответствовать требованиям электромагнитной совместимости с окружающими устройствами, такими как датчики, ПЛК, компьютеры и т. д.
Входной фильтр: установлен на входной стороне преобразователя частоты, имеет превосходные характеристики фильтрации синфазного и дифференциального режимов.
Выходной фильтр: установлен на выходной стороне преобразователя частоты, может эффективно подавлять синфазные и дифференциальные напряжения, уменьшать помехи излучения и синфазный ток вала преобразователя частоты.

Устройство и принцип действия

ЭМС фильтры изготовлены из пассивных элементов и содержат в металлическом корпусе индуктивности, резисторы и конденсаторы, которые существенно уменьшают уровень кондуктивных помех в широком диапазоне частот от 150 кГц до 30 МГц. Паразитные токи циркулируют в пределах "клетки Фарадея" через ЭМС фильтр, не выходя за ее пределы. В результате защищаются иные устройства, подключенные к этой же сети электроснабжения от влияния электромагнитных помех, источником которых является ШИМ - инвертор преобразователя частоты.
